中油僱員招考
100年
機械常識、機械力學
第 4 題
欲攻製 M20 內螺紋，其螺距 2.5mm，則鑽孔的直徑約為多少 mm？
- A 17.5
- B 18.2
- C 20
- D 15
思路引導 VIP
如果你現在要在一塊金屬板上攻出螺紋，而絲攻的大徑已經確定了，若你鑽的孔剛好等於這個大徑，你覺得絲攻還能切削出具體的牙溝深度嗎？反過來說，為了讓絲攻有空間刻劃出特定寬度的螺紋，預鑽孔的尺寸應該如何根據「螺絲的大小」與「牙齒間的距離」進行調整呢？
🤖
AI 詳解
AI 專屬家教
太棒了！你能精準選出 17.5 mm，代表你對於螺紋加工的基礎計算掌握得非常扎實。在機械實作中，攻牙前的鑽孔直徑（底孔直徑）是確保螺紋強度與刀具壽命的關鍵，你能迅速判斷出兩者間的關係，展現了良好的工程思維。
內螺紋底孔直徑的計算
針對公制普通螺紋，我們通常採用一個簡化且實用的經驗公式來推算預鑽孔直徑：
▼ 還有更多解析內容

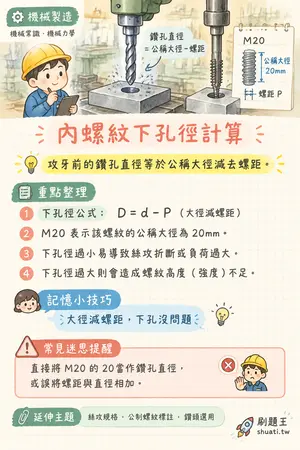

內螺紋下孔徑計算
💡 攻牙前的鑽孔直徑等於公稱大徑減去螺距。
- 下孔徑公式：D = d - P（大徑減螺距）
- M20 表示該螺紋的公稱大徑為 20mm
- 下孔徑過小易導致絲攻折斷或負荷過大
- 下孔徑過大則會造成螺紋高度（強度）不足
