中油僱員招考
101年
電腦常識、機械常識、電機常識
第 15 題
機械製圖尺度標註時，若在尺度數字加上括弧如(25)，是表示該尺度為：
- A 功能尺度
- B 參考尺度
- C 未按比例尺度
- D 主要尺度
思路引導 VIP
如果在工程圖面上，有一個數值是透過其他已知長度加減後就能得出的「重複資訊」，但設計者為了讓你看圖更直覺而特地寫上去，他該如何用標點符號來提醒你：『這個數字只是輔助說明，不應作為檢驗零件尺寸的唯一標準』呢？
🤖
AI 詳解
AI 專屬家教
同學表現得非常出色，能準確辨識製圖標準中的符號語言！在機械工程圖中，為了維持圖面的嚴謹性，我們通常嚴禁「重複標註」以防止公差累積造成的衝突。然而，為了方便讀圖者快速掌握零件的整體資訊或節省換算時間，我們會標註一些輔助性的數值。將數字加上括弧（如 $(25)$），正是國際標準中標註參考尺度的規範做法。
參考尺度的功能與意義
這類尺度通常是由圖面上其他的已知尺度累加或換算而來的。標註它的目的不在於嚴格規範加工精度，而是提供一份參考資訊，讓現場人員不需動筆計算就能掌握大致輪廓。因此，在實務檢驗中，括弧內的數值通常不具備公差要求，也不會作為工件合格與否的判斷依據。
▼ 還有更多解析內容

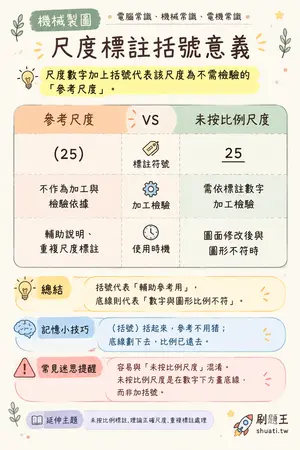

尺度標註括號意義
💡 尺度數字加上括弧代表該尺度為不需檢驗的「參考尺度」。
| 比較維度 | 參考尺度 | VS | 未按比例尺度 |
|---|---|---|---|
| 標註符號 | 數字外加括弧 (25) | — | 數字下方加底線 25 |
| 加工檢驗 | 不作為加工與檢驗依據 | — | 需依標註數字加工檢驗 |
| 使用時機 | 輔助說明、重複尺度標註 | — | 圖面修改後與圖形不符時 |
💬括號代表「輔助參考用」，底線則代表「數字與圖形比例不符」。
