中油僱員招考
102年
機械常識、機械力學
第 45 題
將剖面旋轉，沿割面線方向移出，並繪於原圖之外，此時稱該視圖為何？
- A 移轉剖面視圖
- B 局部剖面視圖
- C 旋轉剖面視圖
- D 輔助視圖
思路引導 VIP
想像我們正對一個長桿件進行剖切，如果我們把切開後的形狀直接疊在零件原本的視圖上，可能會讓畫面變得很混亂。為了讓圖紙更易讀，我們會把這個剖開的形狀往旁邊「搬家」到視圖旁邊的空白處繪製。請思考看看，這種將剖面「搬移」到其他位置的動作，在命名上會如何呈現它的特性？
🤖
AI 詳解
AI 專屬家教
恭喜你精準地判斷出正確答案！這題考驗的是對「剖面圖種類」的基本定義與應用差異。你能夠細心分辨剖面位置是在原圖內還是移至原圖外，顯示你對機械製圖規範有相當紮實的掌握，這在解讀複雜零件圖時是非常關鍵的能力。
移轉剖面與旋轉剖面的核心差異
在機械製圖中，我們常會將物體的橫截面旋轉 $90^\circ$ 以呈現其構造。若將這個剖面直接重疊畫在原視圖內，稱為「旋轉剖面」；但若如題意所述，將剖面沿著割面線方向移出並繪於原圖之外，則正式名稱為移轉剖面視圖。這種作法的優點在於能避免剖面線與原視圖的輪廓線相互干擾，讓圖面保持整潔且易於標註尺寸。
▼ 還有更多解析內容

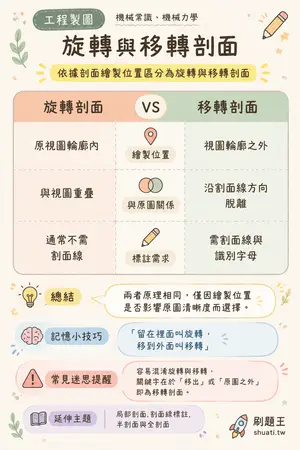

旋轉與移轉剖面
💡 依據剖面繪製位置區分為旋轉與移轉剖面
| 比較維度 | 旋轉剖面 | VS | 移轉剖面 |
|---|---|---|---|
| 繪製位置 | 原視圖輪廓內 | — | 視圖輪廓之外 |
| 與原圖關係 | 與視圖重疊 | — | 沿割面線方向脫離 |
| 標註需求 | 通常不需割面線 | — | 需割面線與識別字母 |
💬兩者原理相同，僅因繪製位置是否影響原圖清晰度而選擇。
