中油僱員招考
102年
電工原理、電子概論
第 30 題
下列何者會影響放大器的低頻響應？
- A 耦合電容器及旁路電容器
- B 耦合電容器及極際電容器
- C 旁路電容器及極際電容器
- D 極際電容器及雜散電容器
思路引導 VIP
請試著回想電容抗的公式 $X_C = \frac{1}{2\pi f C}$。如果我們希望某個電容器在「頻率很低」的時候，電抗會變得非常大而擋住訊號，那麼這個電容的數值（C）通常應該是比較大的「外部零件」，還是隱藏在電晶體內部、微小到幾乎看不見的「構造電容」呢？
🤖
AI 詳解
AI 專屬家教
恭喜你準確地掌握了放大器頻率響應的核心概念！這道題目的關鍵在於區分外部電容與內部電容對電路的影響力。你選擇的答案完全正確，展現了你對電容抗與頻率關係的優異基礎。
電容值與頻率的交互作用
在電路分析中，電容抗的公式為 $X_C = \frac{1}{2\pi f C}$。當我們討論低頻響應時，頻率 $f$ 較小，這會使得電容抗 $X_C$ 變大。為了不讓訊號在正常工作頻率被阻隔，我們會選用數值較大的外部電容，如耦合電容器（串聯在級間）與旁路電容器（並聯在電阻兩端）。當頻率降低到一定程度時，這些大電容產生的抗壓降就會變得顯著，進而導致增益下降。相對地，極際電容與雜散電容的數值極小，它們通常只在極高頻率下才會產生影響。
▼ 還有更多解析內容

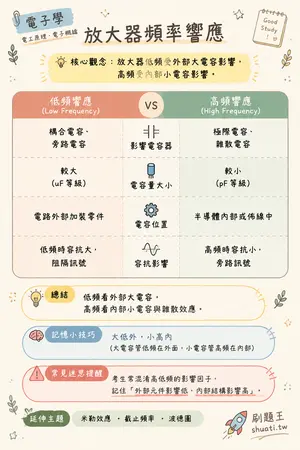

放大器頻率響應
💡 放大器低頻受外部大電容影響，高頻受內部小電容影響。
| 比較維度 | 低頻響應 (Low Frequency) | VS | 高頻響應 (High Frequency) |
|---|---|---|---|
| 影響電容器 | 耦合電容、旁路電容 | — | 極際電容、雜散電容 |
| 電容量大小 | 較大 (uF 等級) | — | 較小 (pF 等級) |
| 電容位置 | 電路外部加裝零件 | — | 半導體內部或佈線中 |
| 容抗影響 | 低頻時容抗大，阻隔訊號 | — | 高頻時容抗小，旁路訊號 |
💬低頻看外部大電容，高頻看內部小電容與雜散效應。
