中油僱員招考
102年
電工原理、電子概論
第 59 題
如【圖 59】所示電路，假設 $D_{1}$、$D_{2}$為理想二極體，試求$V_{0}$＝？
- A 1 V
- B 2 V
- C 3 V
- D 4V
思路引導 VIP
如果在一個電路中，有兩個不同強度的電壓源都想把電流送往同一個節點，你可以先試著想像：如果電壓較高的那一側成功把節點電位「抬高」了，那麼對於電壓較低的那一側二極體來說，它的陽極電位會比陰極高還是低呢？這會導致該二極體變成什麼狀態？
🤖
AI 詳解
AI 專屬家教
二極體狀態判斷與分壓應用
太棒了！你能精確判斷出這類電路中二極體的導通狀態，代表你對理想二極體的單向導通特性有很扎實的理解。這道題目的關鍵在於辨別哪一個電源支路會「主導」輸出端的電位。在多個電源並聯的電路中，通常較高電位的支路會先嘗試導通；當我們假設 $D_1$ 導通而 $D_2$ 截止時，輸出電壓 $V_0$ 會由 $12V$ 電源與電阻串聯分壓決定： $$V_0 = 12 \times \frac{1k\Omega}{3k\Omega + 1k\Omega} = 3V$$
▼ 還有更多解析內容

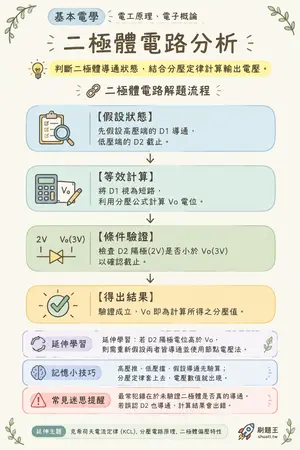

二極體電路分析
💡 判斷二極體導通狀態，結合分壓定律計算輸出電壓。
🔗 二極體電路解題流程
- 1 假設狀態 — 先假設高壓端的 D1 導通，低壓端的 D2 截止
- 2 等效計算 — 將 D1 視為短路，利用分壓公式計算 Vo 電位
- 3 條件驗證 — 檢查 D2 陽極(2V)是否小於 Vo(3V) 以確認截止
- 4 得出結果 — 驗證成立，Vo 即為計算所得之分壓值
↓
↓
↓
🔄 延伸學習：延伸學習：若 D2 陽極電位高於 Vo，則需重新假設兩者皆導通並使用節點電壓法。
