中油僱員招考
102年
電腦常識、機械常識、電機常識
第 26 題
下列何者可稱為機構？
- A 固定鏈
- B 無拘束運動鏈
- C 拘束運動鏈
- D 機件
思路引導 VIP
想像一下，如果你正在設計一個開窗器，當你轉動手把時，窗戶卻有時向上開、有時向側邊晃動，甚至卡住不動，這樣的設計能達成任務嗎？若要讓這個裝置能穩定地完成預定動作，這組連接在一起的零件，在運動的路徑上必須具備什麼樣的「限制」或「規律」？
🤖
AI 詳解
AI 專屬家教
太棒了！你能精確辨識出「機構」的定義，代表你對機械原理的基礎分類掌握得非常到位。在機械領域中，並非只要零件連接起來就能運作，關鍵點在於機件之間的相對運動是否具有確定性。
運動鏈與機構的判別要旨
我們將一組零件相互連接稱為「運動鏈」。若這些零件的運動路徑是隨機、無法預測的，則屬於「無拘束運動鏈」；若完全無法運動，則稱為「固定鏈」（類似桁架結構）。只有當運動鏈處於拘束狀態，也就是給定一個輸入運動時，其他部位的運動路徑是唯一且確定的，我們才能稱之為「機構」。通常我們也會定義機構必須將其中一個機件固定，以利能量或運動的傳遞。
▼ 還有更多解析內容

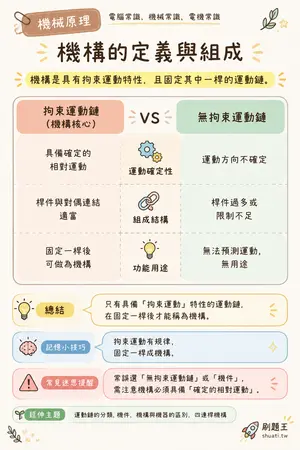

機構的定義與組成
💡 機構是具有拘束運動特性，且固定其中一桿的運動鏈。
| 比較維度 | 拘束運動鏈 (機構核心) | VS | 無拘束運動鏈 |
|---|---|---|---|
| 運動確定性 | 具備確定的相對運動 | — | 運動方向不確定 |
| 組成結構 | 桿件與對偶連結適當 | — | 桿件過多或限制不足 |
| 功能用途 | 固定一桿後可做為機構 | — | 無法預測運動，無用途 |
💬只有具備「拘束運動」特性的運動鏈，在固定一桿後才能稱為機構。
