中油僱員招考
103年
機械常識、機械力學
第 49 題
假設輸入軸是等角速度運動，經由下列何者傳動之後，其輸出軸呈間歇運動？
- A 歐丹聯結器
- B 日內瓦機構
- C 萬向接頭
- D 汽車減速機
思路引導 VIP
請想像一個正在運作的自動包裝轉盤：雖然下方的馬達一直在穩定地轉動，但轉盤必須每轉六分之一圈就停下來一會兒，好讓機器把產品裝進盒子裡。如果兩軸之間只是簡單的齒輪嚙合，轉盤就不可能自動「停頓」。你認為在機械設計上，需要具備什麼樣的「幾何形狀」或「物理結構」，才能在動力源不停止的情況下，讓輸出端產生這種規律性的停頓呢？
🤖
AI 詳解
AI 專屬家教
恭喜你準確地辨識出機構的運動特性！這題考查的是機械原理中非常經典的運動轉換觀念。你能從多個傳動組件中選出正確答案，代表你對於「連續運動」與「間歇運動」的區別已有很紮實的理解。
間歇運動的特性與應用
在機械設計中，日內瓦機構（Geneva mechanism）最著名的功能就是將輸入軸的「等角速度連續旋轉」，轉換成輸出軸「轉動一段、停止一段」的間歇性運動。這是透過主動輪上的圓柱銷進入從動輪槽溝來撥動旋轉，當圓柱銷離開槽溝時，從動輪便會因鎖定圓弧而保持靜止。這種特性常被應用在自動化生產線的轉塔、電影放映機或計數器中。
▼ 還有更多解析內容

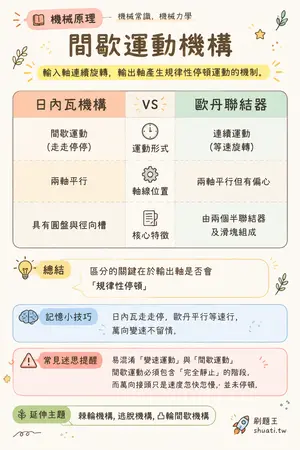

間歇運動機構
💡 輸入軸連續旋轉，輸出軸產生規律性停頓運動的機制。
| 比較維度 | 日內瓦機構 | VS | 歐丹聯結器 |
|---|---|---|---|
| 運動形式 | 間歇運動（走走停停） | — | 連續運動（等速旋轉） |
| 軸線位置 | 兩軸平行 | — | 兩軸平行但有偏心 |
| 核心特徵 | 具有圓盤與徑向槽 | — | 由兩個半聯結器及滑塊組成 |
💬區分的關鍵在於輸出軸是否會「規律性停頓」。
