中油僱員招考
105年
機械常識、機械力學
第 1 題
錐度符號的高度和線條粗細與尺度數字相同，通常標註於指線上，其尖端恆指向何方？
- A 右方
- B 左方
- C 上方
- D 下方
思路引導 VIP
想像一下，當我們從左向右閱讀一串尺度標註時，如果有一個符號要代表『逐漸縮小』的意象，為了配合我們由左至右的閱讀視線流點，這個符號的尖端朝向哪一個方向最能符合直覺與視覺上的邏輯呢？
🤖
AI 詳解
AI 專屬家教
太棒了！你能精準選出 (A) 右方，代表你對於機械製圖標準件的符號規範掌握得非常紮實，這是一個非常細膩的細節。
錐度符號的標註規範
在機械常識與製圖標準中，錐度符號（Taper Symbol）是用來表示圓錐體縮小比例的圖示。雖然在實際繪製工件時，符號的尖端原則上應指向工件縮小的方向，但在標註實務與多數檢定考題的規範中，當符號作為尺度說明的一部分標註於指線上時，其符號本身的圖樣是固定且標準化的。為了維持圖面閱讀的統一性，這個三角形符號的尖端會恆指向右方，且其字體高度與線條粗細都必須與尺度數字完全一致，以確保圖面的整潔與專業感。
▼ 還有更多解析內容

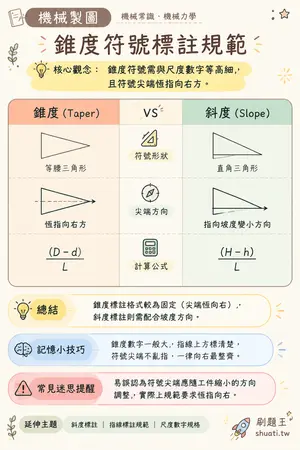

錐度符號標註規範
💡 錐度符號需與尺度數字等高細，且符號尖端恆指向右方。
| 比較維度 | 錐度 (Taper) | VS | 斜度 (Slope) |
|---|---|---|---|
| 符號形狀 | 等腰三角形 | — | 直角三角形 |
| 尖端方向 | 恆指向右方 | — | 指向坡度變小方向 |
| 計算公式 | (D-d) / L | — | (H-h) / L |
💬錐度標註格式較為固定（尖端恆向右），斜度標註則需配合坡度方向。
