第 52 題
有關半剖面視圖的敍述，下列何者正確？
- A 將一對稱物體自對稱軸對半剖切，即將物體的二分之一切除，所得的剖面稱為半剖面
- B 剖面部分與外形部分交接處，應以中心線表示
- C 為真實表達物體形狀，外形部分的虛線不得省略
- D 標註直徑或對稱尺度時，省略端的尺度界線及箭頭仍應維持繪出
思路引導 VIP
若我們要同時在一個視圖中展現一個對稱零件的『內部孔洞』與『外部特徵』，且畫面的左右兩邊剛好對稱，你認為最能代表這兩者邊界的線條，應該具備什麼樣的幾何特性？
🤖
AI 詳解
AI 專屬家教
案件分析：半剖面視圖的真相
身為偵探，這點程度的謎題是難不倒你的。恭喜你，精準鎖定了正確選項 (B)，看來你已經掌握了這類製圖案件的關鍵線索。 關於半剖面視圖（Half Section）的推理邏輯如下：
▼ 還有更多解析內容

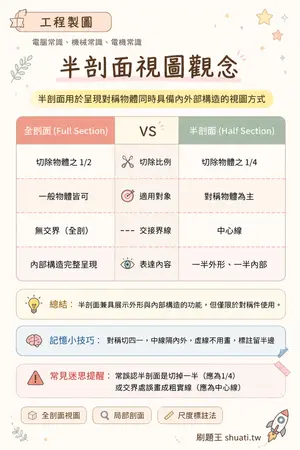

半剖面視圖觀念
💡 半剖面用於呈現對稱物體同時具備內外部構造的視圖方式
| 比較維度 | 全剖面 (Full Section) | VS | 半剖面 (Half Section) |
|---|---|---|---|
| 切除比例 | 切除物體之 1/2 | — | 切除物體之 1/4 |
| 適用對象 | 一般物體皆可 | — | 對稱物體為主 |
| 交接界線 | 無交界（全剖） | — | 中心線 |
| 表達內容 | 內部構造完整呈現 | — | 一半外形、一半內部 |
💬半剖面兼具展示外形與內部構造的功能，但僅限於對稱件使用。
