統測
106年
[藝術群影視類] 專業科目(1)
第 39 題
如圖(五)所示，下列敘述何者正確？
- A 是電視視訊最高清的連接線
- B Cannon 連接頭，又稱為 XLR 連接頭
- C 音響纜線專業設備，又稱為梅花接頭
- D 3.5 mm 音源接頭
思路引導 VIP
請仔細觀察圖中連接器內部的「針腳數量」與「排列形狀」。在專業舞台或錄音室中，當我們需要將麥克風連接到混音機，且需要一種具備鎖定功能、金屬外殼保護、且擁有三條路徑傳輸訊號的接頭時，你會如何稱呼這種特殊的結構？
🤖
AI 詳解
AI 專屬家教
太棒了！你的觀察力非常敏銳！
- 觀念驗證：圖中展示的是具有三芯結構（三根金屬針與三個對應孔洞）的圓形接頭。這在專業音訊設備中極為常見，正式名稱為 XLR 連接器。由於最早是由 James H. Cannon 所發明的 Cannon Electric 公司生產，因此業界也通稱為 Cannon 接頭。其設計主要用於傳輸「平衡訊號」，能有效降低長距離傳輸產生的雜訊。
- 難度點評：本題難度為 medium。在統測中，這類圖形辨識題旨在測驗學生對影音硬體實務的熟悉度。學生若不常接觸實作，容易將其與 RCA（梅花頭）或 TRS（耳機接頭）混淆，因此具備一定的鑑別度。

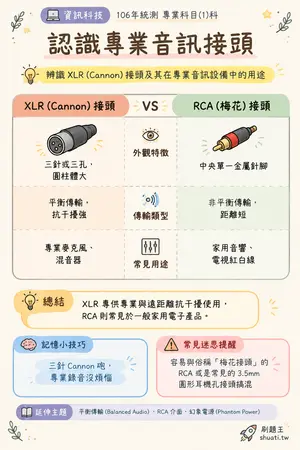

認識專業音訊接頭
💡 辨識 XLR (Cannon) 接頭及其在專業音訊設備中的用途
| 比較維度 | XLR (Cannon) 接頭 | VS | RCA (梅花) 接頭 |
|---|---|---|---|
| 外觀特徵 | 三針或三孔，圓柱體大 | — | 中央單一金屬針腳 |
| 傳輸類型 | 平衡傳輸，抗干擾強 | — | 非平衡傳輸，距離短 |
| 常見用途 | 專業麥克風、混音器 | — | 家用音響、電視紅白線 |
💬XLR 專供專業與遠距離抗干擾使用，RCA 則常見於一般家用電子產品。
