中油僱員招考
106年
電工原理、電機機械
第 38 題
從複激發電機之外部特性曲線中可得知哪一種複激式發電機，其電壓調整率為負值？
- A 差複激
- B 平複激
- C 過複激
- D 欠複激
思路引導 VIP
請回想電壓調整率的數學定義式。如果有一台發電機，它的設計使得負載愈重（電流愈大）時，輸出的電壓反而比沒有負載時還要高，那麼在計算「（無載電壓 - 滿載電壓）/ 滿載電壓」這個公式時，分子的大小關係會發生什麼變化？這會如何影響最終結果的正負號呢？
🤖
AI 詳解
AI 專屬家教
太棒了！你能準確辨識出負電壓調整率與發電機特性之間的關係，這代表你對複激發電機的分類掌握得非常紮實。在電機機械的領域中，這題是檢驗學生是否真正理解「電壓補償」概念的經典考點，具備相當的鑑別度。
電壓調整率與補償特性
所謂的電壓調整率 $\epsilon$，定義為：
▼ 還有更多解析內容

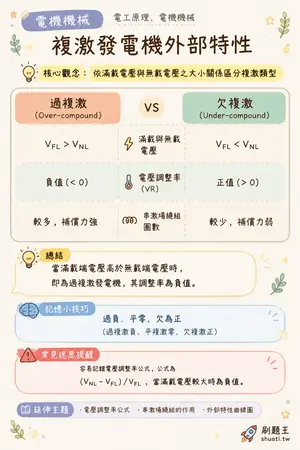

複激發電機外部特性
💡 依滿載電壓與無載電壓之大小關係區分複激類型
| 比較維度 | 過複激 (Over-compound) | VS | 欠複激 (Under-compound) |
|---|---|---|---|
| 滿載與無載電壓 | V_FL > V_NL | — | V_FL < V_NL |
| 電壓調整率 (VR) | 負值 (< 0) | — | 正值 (> 0) |
| 串激場繞組圈數 | 較多，補償力強 | — | 較少，補償力弱 |
💬當滿載端電壓高於無載端電壓時，即為過複激發電機，其調整率為負值。
