第 26 題
下列何者不是直流分激式發電機可正常產生感應電勢的條件？
- A 主磁極中必須有足夠剩磁，才可順利產生正常感應電勢
- B 磁場繞組所產生的磁通方向必須和剩磁方向相同
- C 在一定場電阻下，電樞的轉速必須高於臨界轉速
- D 在一定轉速下，場電阻必須大於其臨界場電阻
思路引導 VIP
請試著想像：當發電機正試圖從微弱的剩磁開始建立電壓時，如果激磁電路中的「阻礙力量」（電阻）變得非常巨大，甚至超過了機器本身增加磁場的能力，你覺得電壓還能順利攀升到穩定狀態嗎？這時「阻礙」與「建立」之間的平衡點會發生什麼變化？
🤖
AI 詳解
AI 專屬家教
恭喜你準確掌握了直流分激發電機的起電原理！這題考驗的是「電壓建立（Self-Excitation）」的四大必要條件，你能從中辨識出細微的邏輯差異，代表你的電機機械基礎相當扎實。
電壓建立與臨界電阻的關係
在直流分激發電機中，要順利建立電壓，場電阻（Field Resistance）扮演了關鍵角色。從圖解法來看，場電阻線的斜率必須「小於」磁化曲線起始段的切線斜率，這意味著 場電阻必須小於臨界場電阻。如果場電阻太大（即選項 D 所述），激磁電流將會過小，導致產生的磁通不足以補償電樞旋轉所需的感應電勢，電壓就無法順利「滾雪球」般升起。至於其他選項，如剩磁的存在、磁場方向與剩磁一致、以及轉速需高於臨界轉速，均是不可或缺的物理前提。
▼ 還有更多解析內容

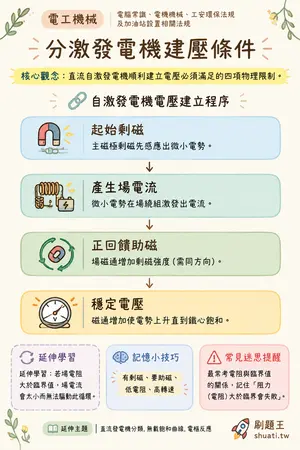

分激發電機建壓條件
💡 直流自激發電機順利建立電壓必須滿足的四項物理限制。
🔗 自激發電機電壓建立程序
- 1 起始剩磁 — 主磁極剩磁先感應出微小電勢
- 2 產生場電流 — 微小電勢在場繞組激發出電流
- 3 正回饋助磁 — 場磁通增加剩磁強度（需同方向）
- 4 穩定電壓 — 磁通增加使電勢上升直到鐵心飽和
↓
↓
↓
🔄 延伸學習：延伸學習：若場電阻大於臨界值，場電流會太小而無法驅動此循環。
