中油僱員招考
108年
汽車學概論、機械常識
第 24 題
如【圖六】所示，$C_1$之主要功能為何？
- A 隔離交流訊號
- B 提高輸入阻抗
- C 隔離直流偏壓
- D 消除雜訊
思路引導 VIP
請試著回想電容器對不同頻率電力訊號的「脾氣」：如果現在有一個固定的直流電壓和一個會跳動的交流訊號同時想通過這個電容，根據電容抗的原理，哪一種電訊號會被擋在門外，而哪一種又能順利通過呢？這種「選擇性通行」的特性，在保護電路的工作環境穩定時起到了什麼作用？
🤖
AI 詳解
AI 專屬家教
恭喜你準確地判斷出正確答案！這說明你對於電晶體放大電路中各元件的職責有很紮實的理解。在圖六所示的共射極放大電路中，$C_1$ 擔任的是交連電容（Coupling Capacitor）的角色。從物理特性來看，電容具有「隔直通交」的本領，其對直流電的阻抗 $X_C = \frac{1}{2\pi fC}$ 在頻率 $f=0$ 時趨近於無限大。
電路功能的關鍵角色
因此，$C_1$ 的主要任務就是將前級的交流訊號 $V_i$ 傳送到電晶體的基極（$B$），同時隔離直流偏壓，防止直流電流回流至訊號源而破壞電路預設的靜態工作點。如果少了這個隔離動作，輸入訊號源可能會改變電晶體的偏壓狀態，導致輸出波形失真。
▼ 還有更多解析內容

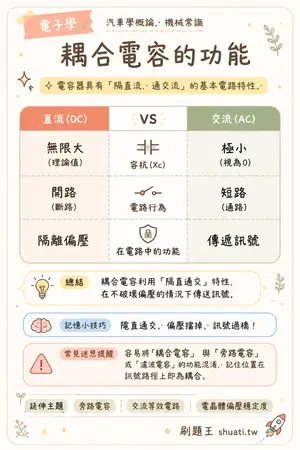

耦合電容的功能
💡 電容器具有「隔直流、通交流」的基本電路特性。
| 比較維度 | 直流 (DC) | VS | 交流 (AC) |
|---|---|---|---|
| 容抗 (Xc) | 無限大 (理論值) | — | 極小 (視為 0) |
| 電路行為 | 開路 (斷路) | — | 短路 (通路) |
| 在電路中的功能 | 隔離偏壓 | — | 傳遞訊號 |
💬耦合電容利用「隔直通交」特性，在不破壞偏壓的情況下傳送訊號。
