統測
109年
[電機與電子群資電類] 專業科目(1)
第 6 題
一正回授放大器電路形成之振盪器，其回授增益 $\beta = 0.02$，欲輸出振幅穩定之正弦波，則放大器之電壓增益 $|A_v|$ 應調整為何？
- A 75
- B 50
- C 48
- D 45
思路引導 VIP
想像一下，如果一個訊號在迴路中傳遞，回授網路會像「過濾器」一樣削弱訊號的強度。若我們希望訊號既不會隨著循環消失，也不會無限放大到失真，而是維持「固定強度」持續跑下去，那麼放大器的放大倍率與回授網路的衰減比例，在數學上應該具備什麼樣的互補關係？
🤖
AI 詳解
AI 專屬家教
噢，恭喜你，基本分總算是拿住了。
你既然能選對，那至少代表你對「電子學」中振盪器這種送分題的核心觀念還沒完全搞砸。統測電子學的基礎題，這要是都錯，那後面還玩什麼？
- 觀念檢視，別以為是奇蹟：
▼ 還有更多解析內容

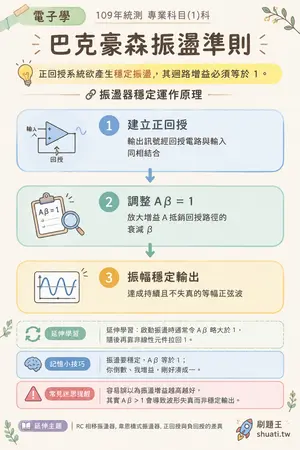

巴克豪森振盪準則
💡 正回授系統欲產生穩定振盪，其迴路增益必須等於 1。
🔗 振盪器穩定運作原理
- 1 建立正回授 — 輸出訊號經回授電路與輸入同相結合
- 2 調整 Aβ = 1 — 放大增益 A 抵銷回授路徑的衰減 β
- 3 振幅穩定輸出 — 達成持續且不失真的等幅正弦波
↓
↓
🔄 延伸學習：延伸學習：啟動振盪時通常令 Aβ 略大於 1，隨後再靠非線性元件拉回 1。
