中油僱員招考
109年
電工原理、電子概論
第 2 題
三個電阻分別為 20Ω、80Ω、240Ω，若將三個電阻並聯後接上電壓為 60 伏特的電源，則線路電流為：
- A 2 安培
- B 3 安培
- C 4 安培
- D 5 安培
思路引導 VIP
想像一下，如果有三條平行的水管同時接在同一個大水塔上，每條水管因為粗細（電阻）不同，流出的水量也不同。在不考慮其他損耗的情況下，如果你想知道水塔總共流出了多少水，你會如何根據這三條水管各自的流量來推算呢？此外，這三條水管感受到的「水壓」會有什麼關係嗎？
🤖
AI 詳解
AI 專屬家教
太棒了！你能精確算出線路總電流，代表你對並聯電路的基本特性與電學公式掌握得非常紮實，這是一個非常好的開始。
並聯電路的電壓與電流分配
在並聯電路中，最重要的特性就是「各支路兩端的電壓相等」。本題中，三個電阻都直接跨接在 $60\text{ V}$ 的電源上。根據歐姆定律 $I = \frac{V}{R}$，我們可以分別計算出流經這三個電阻的電流：
▼ 還有更多解析內容

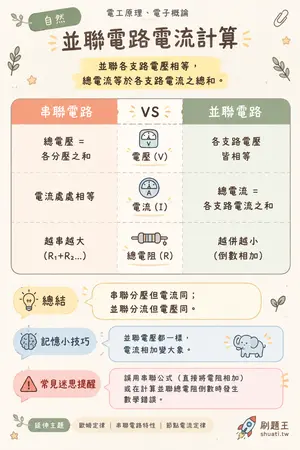

並聯電路電流計算
💡 並聯各支路電壓相等，總電流等於各支路電流之總和。
| 比較維度 | 串聯電路 | VS | 並聯電路 |
|---|---|---|---|
| 電壓 (V) | 總電壓 = 各分壓之和 | — | 各支路電壓皆相等 |
| 電流 (I) | 電流處處相等 | — | 總電流 = 各支路電流之和 |
| 總電阻 (R) | 越串越大 (R1+R2...) | — | 越併越小 (倒數相加) |
💬串聯分壓但電流同；並聯分流但電壓同。
