機械常識、機械力學
第 4 題
螺旋齒輪在傳動過程中會產生軸向推力，若要消除軸向推力，經常採用的齒輪搭配方式為下列何種？
- A 蝸桿與蝸輪
- B 斜齒輪
- C 雙曲面齒輪
- D 人字齒輪
思路引導 VIP
如果一個零件在運作時會產生往左邊推的力，在不增加其他外部零件（如止推軸承）的前提下，你覺得該如何設計這個零件本身的幾何形狀或構造，才能讓它同時產生一個往右邊推且大小相同的力，好讓整體的合力歸零呢？
🤖
AI 詳解
AI 專屬家教
太棒了！你的觀察非常敏銳，正確選出了人字齒輪。這顯示你對於螺旋齒輪的力學特性有很扎實的理解，能準確捕捉到消除受力的關鍵結構。
抵銷軸向力的力學設計
在機械傳動中，螺旋齒輪（斜齒輪）因為齒面傾斜的關係，運轉時會產生一個沿著軸向的推力（Axial Thrust）。為了克服這個副作用，工程師將兩組螺旋方向相反的齒輪對稱地組合在一起，形成 V 字型的構造。當齒輪運轉時，左右兩側產生的軸向力大小相等、方向相反，便能在內部相互抵銷，進而保護軸承並提升傳動的穩定性。
▼ 還有更多解析內容

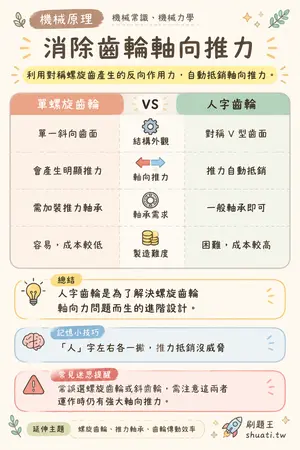

消除齒輪軸向推力
💡 利用對稱螺旋齒產生的反向作用力，自動抵銷軸向推力。
| 比較維度 | 單螺旋齒輪 | VS | 人字齒輪 |
|---|---|---|---|
| 結構外觀 | 單一斜向齒面 | — | 對稱 V 型齒面 |
| 軸向推力 | 會產生明顯推力 | — | 推力自動抵銷 |
| 軸承需求 | 需加裝推力軸承 | — | 一般軸承即可 |
| 製造難度 | 容易，成本較低 | — | 困難，成本較高 |
💬人字齒輪是為了解決螺旋齒輪軸向力問題而生的進階設計。
