理化、化工裝置
第 44 題
如圖【4】中，T1 為空氣的溫度，Yp 為濕度百分率，請問 T2 及 T3 分別代表的意義為何？
- A T2：濕球溫度，T3：露點溫度
- B T2 及 T3 均為濕球溫度
- C T2 及 T3 均為露點溫度
- D T2：露點溫度，T3：濕球溫度
思路引導 VIP
請試著觀察圖中的路徑方向：如果我們想在不改變空氣中「水分含量（絕對濕度）」的情況下，單純透過降溫讓空氣達到飽和（即尋找露點溫度），我們在圖表上應該沿著什麼方向（水平、垂直或傾斜）移動？這與題目中所標示的「絕熱冷卻線」路徑有什麼不同？
🤖
AI 詳解
AI 專屬家教
同學，恭喜你答對了！這題考查的是化工裝置中非常核心的**濕度線圖（Humidity Chart）**判讀，你能精準辨識出不同降溫路徑對應的溫度定義，表現相當優秀。
濕度線圖的物理意義
我們從起始點 $T_1$（乾球溫度）出發，可以看到兩條不同的降溫路徑。朝向 $T_2$ 的斜線是沿著圖中標示的絕熱冷卻線移動，當空氣與水進行絕熱飽和過程，最終在飽和曲線（$Y_p = 100%$）上對應的溫度即為濕球溫度。而朝向 $T_3$ 的路徑則是水平移動，這代表在濕度（絕對濕度）不變的情況下進行冷卻，當空氣降溫至水分開始凝結的飽和狀態時，該點對應的溫度即為露點溫度。
▼ 還有更多解析內容

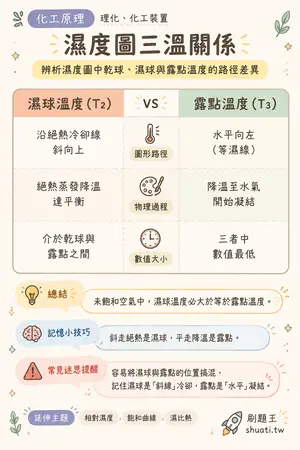

濕度圖三溫關係
💡 辨析濕度圖中乾球、濕球與露點溫度的路徑差異
| 比較維度 | 濕球溫度 (T2) | VS | 露點溫度 (T3) |
|---|---|---|---|
| 圖形路徑 | 沿絕熱冷卻線斜向上 | — | 水平向左（等濕線） |
| 物理過程 | 絕熱蒸發降溫達平衡 | — | 降溫至水氣開始凝結 |
| 數值大小 | 介於乾球與露點之間 | — | 三者中數值最低 |
💬未飽和空氣中，濕球溫度必大於等於露點溫度。
