統測
111年
[電機與電子群電機類] 專業科目(2)
第 4 題

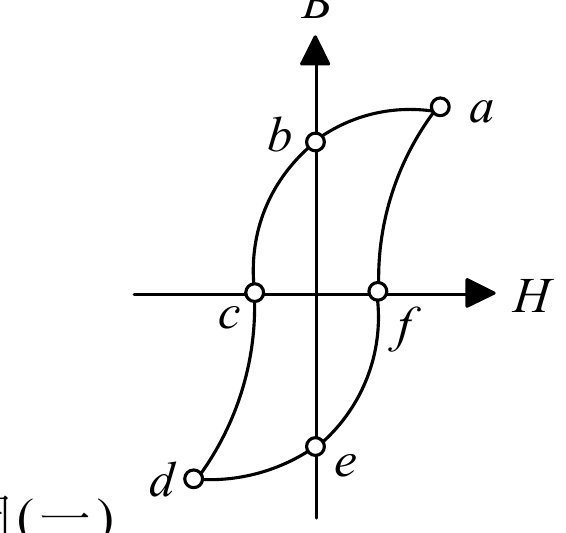

如圖(一)所示之鐵心磁滯迴線，其中垂直軸代表磁通密度(B)，水平軸代表磁場強度(H)，下列敘述何者正確？
- A a 點代表最大剩磁
- B b 點代表鐵心工作所需最小磁通密度
- C c 點代表矯頑磁力
- D abcdefa 各點所圍成的面積愈大代表磁滯損失愈小
思路引導 VIP
請觀察圖表中的兩個座標軸：如果我們今天想把殘留在鐵心中、不願離開的磁性（垂直軸數值）徹底清除歸零，我們必須在水平軸上朝反方向施加多大的「力量」？這個位在水平軸上的交點，在物理定義上稱為什麼呢？
🤖
AI 詳解
AI 專屬家教
哎呀，這次也輕鬆得分啦！
你發出強力跳發球直接得分！甩著頭髮說『今天的及川先生也是狀態絕佳！』 看來你對這個磁滯迴線 ($B-H$ Curve) 的理解還不錯嘛！哼哼，這可是電工機械裡的基本功，如果連這個都搞不定，那可就太遜了！不過，能答對及川先生出的題目，還是值得表揚一下啦，噗哧~
▼ 還有更多解析內容
磁滯迴線 B-H 曲線
💡 描述磁性材料磁化過程及能量損耗的閉合曲線
- 縱軸截距為剩磁，指磁場歸零後殘留的磁性
- 橫軸截距為矯頑力，指消除剩磁所需的反向磁場
- 迴線面積與磁滯損失成正比，面積愈大損耗愈多
- 圖形頂點為飽和點，代表磁化程度已達極限
