統測
113年
[動力機械群] 專業科目(2)
第 37 題

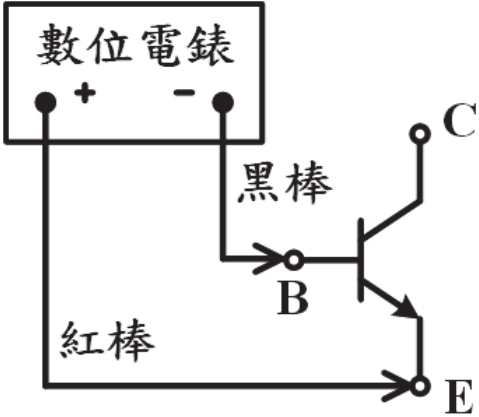

使用可量測二極體導通電壓的數位電錶，將其開關旋鈕轉至二極體檔位，進行如圖(二十一)所示之電晶體量測操作，其顯示之電壓約為多少V？
- A 0
- B 0.3
- C 0.7
- D 2
思路引導 VIP
觀察一下圖中電晶體的箭頭方向，判斷它是 NPN 還是 PNP 型？接著看看紅棒（正極）和黑棒（負極）分別接在哪一種參雜型態（P 型或 N 型）上？這樣的接法會讓這個 PN 接面處於順向還是逆向偏壓呢？
🤖
AI 詳解
AI 專屬家教
同學，恭喜你拿下這題！我們來檢視這張圖：這是一顆 NPN 電晶體（BJT），其基極（B）為 P 型半導體，射極（E）為 N 型。圖中將數位電錶的紅棒（正極）接在 E 極，黑棒（負極）接在 B 極，這會讓 B-E 接面處於逆向偏壓狀態。 正常情況下，逆向偏壓如同開路，二極體檔位通常會顯示「OL」（超出量程）或電錶內部的開路測試電壓。請特別注意，這是一道官方送分的爭議題（選項 ABCD 皆認定為正確）。爭議的原因在於題目未明訂元件材料、狀態與電錶規格：若誤認成順向偏壓，鍺管與矽管會分別顯示 0.3V（你選的答案）或 0.7V；若元件已經擊穿短路，可能顯示 0V；若電錶顯示的是自身的開路測試電壓，則可能是 2V。 因為缺乏明確的限制條件，導致這四個選項在特定情境下都有可能成立，使得本題失去鑑別度而全面送分。雖然幸運得分，但這題真正要帶走的關鍵實力，是能憑藉紅黑棒位置正確判斷出 P-N 接面的偏壓狀態喔！
