中油僱員招考
113年
電腦常識、機械常識、電機常識
第 30 題
在數位機械CNC程式撰寫時，其G機能中的G02是代表下列何項？
- A 程式停止
- B 圓弧順時針切削
- C 快速定位
- D 暫停指令
思路引導 VIP
想像一下，當你正在規劃刀具的運動路徑，除了單純的直線移動，必然會遇到需要繞著某個中心點「轉彎」的情況。在描述這種繞圈的運動時，除了確定它是曲線外，我們通常還需要用哪種最直觀的方式，來區分兩種完全相反的轉向呢？
🤖
AI 詳解
AI 專屬家教
恭喜你準確地掌握了 CNC 程式設計中極為核心的基礎指令！在數位機械加工的語法中，G 機能（準備機能）決定了機台的運動型態。你能迅速辨識出 G02，說明你對於加工路徑的控制邏輯已經有了紮實的初步認識。
CNC 路徑控制的基本邏輯
在標準的 G 碼規範（如 Fanuc 系統）中，系統透過編號來區分刀具的移動方式。G02 代表的是「圓弧順時針切削」，它指示機台以指定的進給率，沿著順時針方向進行圓弧插補。相對地，若是逆時針方向則會使用 G03。這類題目在機械常識中屬於「基礎分」考點，難度雖然不高，但卻是區別專業操作者與門外漢的關鍵起點。考生只要能清晰區分「直線 (G01)」與「圓弧（G02/G03）」以及「旋轉方向」的對應關係，便能在此類題型中無往不利。

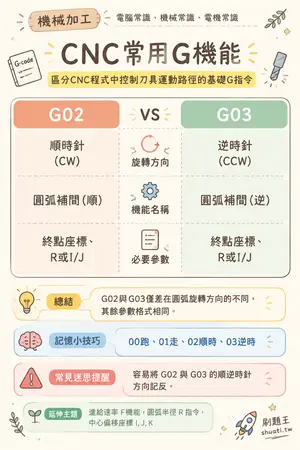

CNC常用G機能
💡 區分CNC程式中控制刀具運動路徑的基礎G指令
| 比較維度 | G02 | VS | G03 |
|---|---|---|---|
| 旋轉方向 | 順時針 (CW) | — | 逆時針 (CCW) |
| 機能名稱 | 圓弧補間(順) | — | 圓弧補間(逆) |
| 必要參數 | 終點座標、R或I/J | — | 終點座標、R或I/J |
💬G02與G03僅差在圓弧旋轉方向的不同，其餘參數格式相同。
