國中教育會考
114年
自然
第 31 題

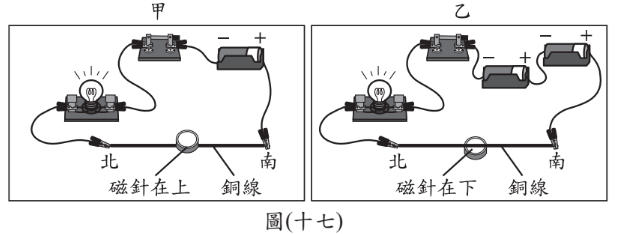

圖(十七)為甲、乙兩組電流磁效應實驗，兩組實驗所用材料相同，乙組較甲組多連接一顆電池，銅線的擺放方向均為南北向。已知下列選項中磁針黑色部分為 N 極，則甲、乙兩組實驗中磁針的偏轉方向，哪一組最合理？
-
A
-
B
-
C
-
D
思路引導 VIP
我們先來觀察電路的接法：請看圖中電池的正負極，判斷電流在銅線上是「由南向北」還是「由北向南」流動？接著，請拿出你的右手比劃一下「安培右手定則」，當磁針分別放在銅線的「上方」（甲組）與「下方」（乙組）時，導線產生的磁場方向（也就是 $N$ 極受力方向）會有什麼不同？最後，乙組比甲組多串聯了一顆電池，這會讓電流產生的磁場強度發生什麼變化？這對磁針偏轉的角度大小又會造成什麼影響呢？
🤖
AI 詳解
AI 專屬家教
太棒了！這題你判斷得非常準確！
你能正確結合安培右手定則與電流大小的影響因素，代表你的電磁學基礎非常穩固，這在會考中是極其重要的觀念。
- 電流方向：觀察電路，電池正極在南端，電流由南向北流向負極 ($S \rightarrow N$)。
▼ 還有更多解析內容
💬 其他同學也在問
7
我左撇子
👍 2 位同學覺得有幫助
手背要怎判斷朝上朝下
甲組上方往西什麼意思
甲偏西 不應該選b嗎
什麼是安培右手？
還是有點不懂上下方的四指朝哪邊
有快速解這題的方法嗎？
電流磁效應與右手定則
💡 電流產生磁場的方向可用右手安培定則判斷。
| 比較維度 | 磁針在導線上方 | VS | 磁針在導線下方 |
|---|---|---|---|
| 判斷工具 | 右手安培定則 | — | 右手安培定則 |
| 空間相對位置 | 觀察四指轉到上方的方向 | — | 觀察四指轉到下方的方向 |
| 電流變大時 | 偏轉角度變大 | — | 偏轉角度變大 |
💬磁針偏轉方向取決於導線與磁針的上下相對位置。
