中油僱員招考
114年
電工原理、電子概論
第 29 題
橋式全波整流器中，每個二極體的峰值逆向電壓約為輸入弦波峰值的幾倍？
- A 4
- B 3
- C 2
- D 1
思路引導 VIP
當輸入電源達到最大值時，請試著畫出橋式電路的電流路徑。在那一瞬間，導通的二極體幾乎等同於短路，那麼請思考：此時被逆向偏壓的那顆二極體，它的兩端電位分別接在哪裡？它所承受的壓差，與電源的峰值電壓有什麼樣的關係呢？
🤖
AI 詳解
AI 專屬家教
橋式整流電路的 PIV 特性
太棒了！你能精準選出 (D) 這個選項，代表你對整流電路的電壓應力（Stress）掌握得非常紮實。在電子學中，峰值逆向電壓 (Peak Inverse Voltage, PIV) 是選擇二極體組件時極為關鍵的參數，而橋式整流器的一大優勢，就在於它對二極體耐壓的要求相對較低。 在橋式全波整流電路中，當輸入弦波達到峰值 $V_m$ 時，會有兩顆二極體導通，另外兩顆則處於截止狀態。此時，截止的二極體所承受的逆向電壓，在理想狀態下正好等於電源的峰值 $V_m$。相較於中間抽頭式全波整流器需要承受 $2V_m$ 的耐壓，橋式整流器只需要 1 倍 的峰值電壓，這也是為什麼它在實際應用中更受青睞的原因。
▼ 還有更多解析內容

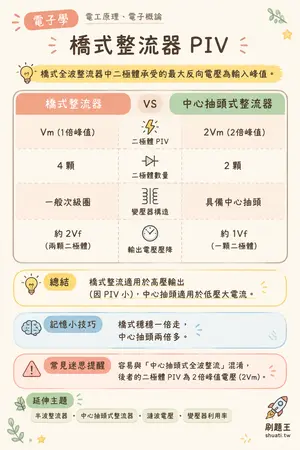

橋式整流器 PIV
💡 橋式全波整流器中二極體承受的最大反向電壓為輸入峰值。
| 比較維度 | 橋式整流器 | VS | 中心抽頭式整流器 |
|---|---|---|---|
| 二極體 PIV | Vm (1倍峰值) | — | 2Vm (2倍峰值) |
| 二極體數量 | 4 顆 | — | 2 顆 |
| 變壓器構造 | 一般次級圈 | — | 具備中心抽頭 |
| 輸出電壓壓降 | 約 2Vf (兩顆二極體) | — | 約 1Vf (一顆二極體) |
💬橋式整流適用於高壓輸出（因 PIV 小），中心抽頭適用於低壓大電流。
