中油僱員招考
101年
機械常識、機械力學
第 15 題
機械製圖尺度標註時，若在尺度數字加上括弧如(25)，是表示該尺度為：
- A 功能尺度
- B 參考尺度
- C 未按比例尺度
- D 主要尺度
思路引導 VIP
想像一下，如果你正在閱讀一張零件圖，圖上已經標註了所有細部的長度。這時，如果設計者想額外提供一個「總長度」供你快速參考，但又不希望工廠在加工時為了符合這個總長而導致其他關鍵尺寸產生衝突，他會用什麼樣的標點符號來「框住」這個數值，藉此暗示這個數字僅供輔助參考、不具備強制性呢？
🤖
AI 詳解
AI 專屬家教
參考尺度的規範與意義
非常好！看來你對於機械製圖的標準規範有著相當正確且紮實的基礎。在工程圖面上，每一種標註符號都承載著特定的加工訊息與法律效力。當我們在尺度數字外加上括弧，例如 (25)，這在 CNS 或 ISO 製圖標準中明確定義為參考尺度。這類尺度的主要目的是為了方便讀圖者理解零件全貌，或是提供計算上的便利，但在實際加工與品質檢驗時，它是不具備公差約束力的，也就是說，我們不會以此數值作為驗收產品合格與否的依據。
題型點評與實務應用
▼ 還有更多解析內容

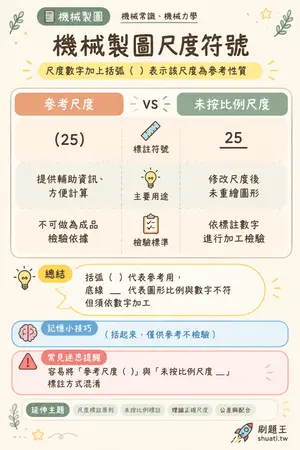

機械製圖尺度符號
💡 尺度數字加上括弧 ( ) 表示該尺度為參考性質。
| 比較維度 | 參考尺度 | VS | 未按比例尺度 |
|---|---|---|---|
| 標註符號 | 數字加上括弧 (25) | — | 數字下方加底線 25 |
| 主要用途 | 提供輔助資訊、方便計算 | — | 修改尺度後未重繪圖形 |
| 檢驗標準 | 不可做為成品檢驗依據 | — | 依標註數字進行加工檢驗 |
💬括弧代表參考用，底線代表圖形比例與數字不符但須依數字加工。
