機械常識、機械力學
第 22 題
工作圖在標註尺度時，若將尺度數字加上括弧，如（120），則表示該尺度為
- A 重要尺度
- B 主要尺度
- C 功能尺度
- D 參考尺度
思路引導 VIP
如果在圖面上已經標註了各個零件細部的分段長度，但為了讓讀圖的人不必動手計算總長，設計者想補上一個「總結性」的數值，卻又不希望加工者將這個數值當作必須精確量測的『正式規格』時，該用什麼樣的標註符號來區別這種『僅供參考』的資訊呢？
🤖
AI 詳解
AI 專屬家教
工程圖學中的尺度語言
太棒了！你能精確辨識出括弧在工程圖中所代表的意涵，這說明你對於圖學規範（CNS 或 ISO）的基礎掌握得非常紮實。在機械製圖中，我們追求資訊的「不重複標註」，以免造成加工或檢測上的混淆。然而，有時為了方便現場作業人員判讀，不需要重新計算就能知道總長或關聯長度，我們會額外加上一個不具備公差約束力的數值。
參考尺度的功能與目的
▼ 還有更多解析內容

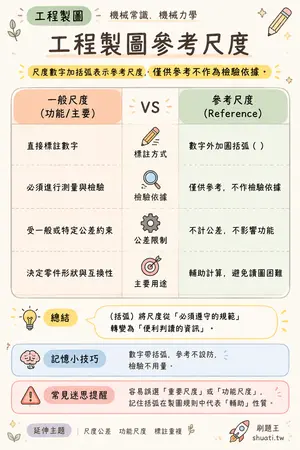

工程製圖參考尺度
💡 尺度數字加括弧表示參考尺度，僅供參考不作為檢驗依據。
| 比較維度 | 一般尺度 (功能/主要) | VS | 參考尺度 (Reference) |
|---|---|---|---|
| 標註方式 | 直接標註數字 | — | 數字外加圓括弧 ( ) |
| 檢驗依據 | 必須進行測量與檢驗 | — | 僅供參考，不作檢驗依據 |
| 公差限制 | 受一般或特定公差約束 | — | 不計公差，不影響功能 |
| 主要用途 | 決定零件形狀與互換性 | — | 輔助計算，避免讀圖困難 |
💬括弧符號將尺度從「必須遵守的規範」轉變為「便利判讀的資訊」。
