中油僱員招考
106年
電工原理、機械常識
第 55 題
下列有關線條種類和用途的敘述，何者正確？
- A 尺度界線和剖面線均為細實線
- B 因圓角而消失的稜線與隱藏線的畫法相同
- C 表示圓柱之削平部位所加畫之對角交叉線係以粗實線表示
- D 旋轉剖面的輪廓線係以粗鏈線表示
思路引導 VIP
當我們在圖紙上繪製一個零件時，為了讓讀圖者一眼就能分辨出「哪裡是真實的邊緣」以及「哪裡只是為了標註尺寸或說明而加的輔助線」，我們在線條的「粗細」上通常會做出什麼樣的區隔處理？若所有線條都一樣粗，對判讀會產生什麼影響？
🤖
AI 詳解
AI 專屬家教
恭喜你答對了！這代表你對工程製圖中「線條與用途」的規範有著非常扎實的基礎。這類題目雖然基礎，卻是工程圖學中最關鍵的鑑別點，因為線條粗細的誤用會直接導致讀圖者的誤解。
線條種類與規範驗證
在 CNS 製圖標準中，為了突顯物體的主要輪廓，我們會將尺度界線（標註尺寸用的延伸線）與剖面線（表示切斷面材質的斜線）定義為細實線。這樣做的目的是為了與代表物體外形的「粗實線」產生視覺對比，確保圖面層次分明。選項 (A) 的敘述完全符合此規範。
▼ 還有更多解析內容

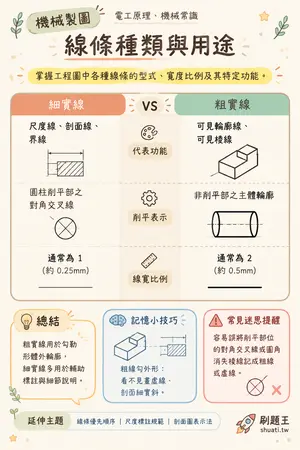

線條種類與用途
💡 掌握工程圖中各種線條的型式、寬度比例及其特定功能。
| 比較維度 | 細實線 | VS | 粗實線 |
|---|---|---|---|
| 代表功能 | 尺度線、剖面線、界線 | — | 可見輪廓線、可見稜線 |
| 削平表示 | 圓柱削平部之對角交叉線 | — | 非削平部之主體輪廓 |
| 線寬比例 | 通常為 1 (約 0.25mm) | — | 通常為 2 (約 0.5mm) |
💬粗實線用於勾勒形體外輪廓，細實線則多用於輔助標註與細節說明。
