中油僱員招考
107年
電工原理、機械常識
第 32 題
有關線條的優先次序，下列敘述何者不正確
- A 中心線與虛線重疊時，則畫中心線
- B 實線與中心線重疊時，則畫實線
- C 實線與虛線重疊時，則畫實線
- D 虛線與尺度線重疊時，則畫虛線
思路引導 VIP
想像你正在閱讀一張零件設計圖，如果某個位置同時存在「零件真實的結構邊界」以及「僅供參考的對稱中心線」，你認為哪一種資訊對於製作者理解『物體到底長什麼樣子』更為關鍵？為什麼我們不能讓參考線遮蓋掉結構線呢？
🤖
AI 詳解
AI 專屬家教
恭喜你精準地辨識出線條優先次序的錯誤之處！這題考驗的是工程製圖中非常基礎卻至關重要的規範。在製圖規範中，當不同特性的線條在同一位置重疊時，必須遵循一套固定的優先順序，以確保圖面判讀的唯一性與準確性。
工程線條的位階邏輯
這道題目的核心觀念在於**「實體特徵優於輔助資訊」。在製圖的層級中，最優先的是代表物體實際外觀的粗實線**（可見輪廓線），其次是代表內部隱藏結構的虛線。而中心線、剖面線與尺度線，這些多屬於標註或參考用的「虛擬線條」，其位階序列較低。因此，當虛線與中心線相重疊時，為了確保零件的構造不被遺漏，必須優先繪製虛線，這正是選項 (A) 敘述不正確的原因。
▼ 還有更多解析內容

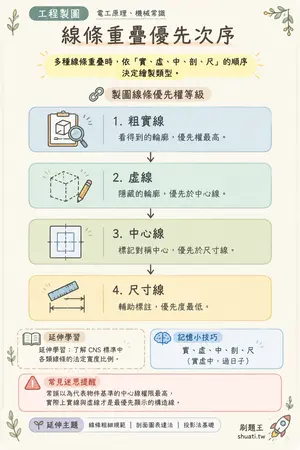

線條重疊優先次序
💡 多種線條重疊時，依『實、虛、中、剖、尺』的順序決定繪製類型。
🔗 製圖線條優先權等級
- 1 1. 粗實線 — 看得到的輪廓，優先權最高。
- 2 2. 虛線 — 隱藏的輪廓，優先於中心線。
- 3 3. 中心線 — 標記對稱中心，優先於尺寸線。
- 4 4. 尺寸線 — 輔助標註，優先度最低。
↓
↓
↓
🔄 延伸學習：延伸學習：了解 CNS 標準中各類線條的法定寬度比例。
