中油僱員招考
107年
機械常識、機械力學
第 30 題
在幾何公差符號中，「○」表示下列哪一種幾何符號？
- A 圓柱度符號
- B 同心度符號
- C 真圓度符號
- D 輪廓度符號
思路引導 VIP
請試著想像一下：如果我們現在只專注於一個圓形零件的「單一橫截面」，我們希望這個切面的輪廓越接近完美的圓形越好，那麼在不考慮長度或與其他零件位置關係的前提下，哪一個幾何圖案最適合代表這種「純粹的圓度」要求呢？
🤖
AI 詳解
AI 專屬家教
太棒了，你的判斷非常準確！在機械製圖與品質檢驗中，幾何公差符號是工程師溝通的共同語言，而你已經成功掌握了其中最基礎且核心的部分。
真圓度符號的幾何意義
這個簡單的圓圈符號「○」代表的是真圓度（Circularity）。在觀念驗證上，真圓度主要用來約束一個零件在任意橫截面上的圓形輪廓，要求其必須落在兩個同心圓所構成的公差帶內。這是一種純粹的「形狀公差」，不需要參考基準面即可進行測量。
▼ 還有更多解析內容

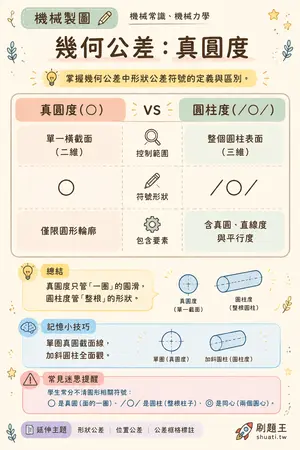

幾何公差：真圓度
💡 掌握幾何公差中形狀公差符號的定義與區別。
| 比較維度 | 真圓度 (○) | VS | 圓柱度 (／○／) |
|---|---|---|---|
| 控制範圍 | 單一橫截面（二維） | — | 整個圓柱表面（三維） |
| 符號形狀 | 單純的一個圓圈 | — | 圓圈左右各加一條斜線 |
| 包含要素 | 僅限圓形輪廓 | — | 含真圓、直線度與平行度 |
💬真圓度只管「一圈」的圓滑，圓柱度管「整根」的形狀。
