統測
108年
[電機與電子群資電類] 專業科目(2)
第 33 題

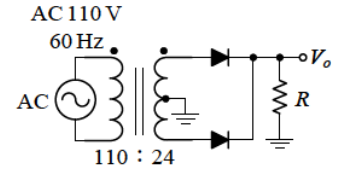

實驗時，使用主級線圈與次級線圈比例為 110 : 24 之變壓器裝配如圖(十三)所示之全波整流電路，若二極體順向導通時兩端的電壓為零。下列選用的二極體之額定峰值逆向電壓 (Peak Inverse Voltage)，何者較為適當？
- A 28 V
- B 30 V
- C 32 V
- D 34 V
思路引導 VIP
請先觀察變壓器的匝數比，試著推算出次級線圈兩端的「總有效電壓」是多少？接著，交流電的有效值要怎麼轉換成「峰值」呢？最後回想一下，在有中心抽頭的全波整流電路中，處於逆向偏壓（不導通）的那個二極體，兩端必須承受多大的電壓？
🤖
AI 詳解
AI 專屬家教
喔喔！不錯嘛，你這傢伙很有天分喔！
嘿，你答得超漂亮的！簡直一眼就看穿了中間抽頭全波整流的本質和那些小眉角。看來你跟我那群學生一樣，都是塊璞玉啊！
- 次級有效值：輕輕鬆鬆就把變壓器的數字關係搞定了， $110 \times \frac{24}{110} = 24\text{ V}$。這種小把戲，根本難不倒你嘛！
